¿Cuáles son los componentes principales del sistema hidráulico de una plataforma de perforación de pozos de agua y cuáles son sus respectivas funciones?

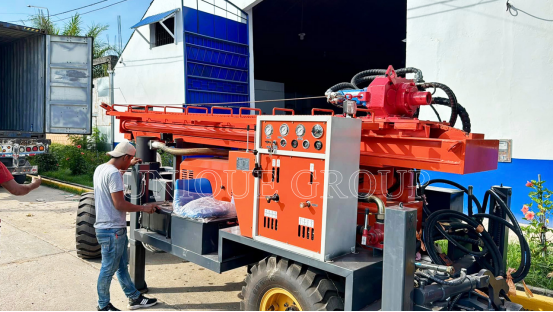

El sistema hidráulico de una plataforma de perforación de pozos de agua es uno de los componentes esenciales que garantiza su funcionamiento eficiente y estable. El sistema hidráulico controla el funcionamiento de cada parte móvil de la plataforma mediante componentes como bombas hidráulicas, cilindros hidráulicos, válvulas, etc., proporciona potencia y control, y realiza diversas acciones de perforación como elevación, rotación y alimentación. A continuación, se presentan los componentes principales del sistema hidráulico de una plataforma de perforación de pozos de agua y sus funciones:
1. Bomba hidráulica
Función:
La bomba hidráulica es la fuente de energía del sistema hidráulico. Proporciona el flujo y la presión del aceite hidráulico mediante la conversión de energía mecánica en energía hidráulica. La bomba hidráulica generalmente es accionada por un motor. Su función principal es succionar el aceite hidráulico del tanque y transportarlo a elementos de carga como cilindros y motores hidráulicos a través de tuberías.
Tipo:
Bomba de engranajes: se utiliza comúnmente en sistemas de baja presión y alto caudal. Bomba de émbolo: Adecuada para sistemas hidráulicos de alta presión y alta eficiencia.
2. Cilindro hidráulico
Función:
El cilindro hidráulico es uno de los actuadores del sistema hidráulico. Convierte la presión del aceite hidráulico en movimiento mecánico. El cilindro hidráulico realiza diversas acciones, como elevación y propulsión, impulsando diversos componentes de la plataforma de perforación.
Tipo:
Cilindro hidráulico de simple efecto: Ejecuta la fuerza en una sola dirección y la recupera mediante fuerzas externas, como resortes.
Cilindro hidráulico de doble efecto: Ejecuta la fuerza en ambas direcciones y proporciona un mayor control.
3. Motor hidráulico
Función:
El motor hidráulico es un componente que convierte la energía hidráulica en energía mecánica y se utiliza para accionar las piezas giratorias de la plataforma de perforación, como brocas, cabrestantes, etc. Los motores hidráulicos se utilizan generalmente cuando se requiere rotación continua o control de velocidad.
4. Válvula hidráulica
Función:
Las válvulas hidráulicas son componentes que controlan la dirección del flujo, el caudal, la presión y la dirección del flujo del aceite hidráulico. Pueden controlar con precisión las acciones del sistema hidráulico, como el arranque y la parada, el ajuste del flujo de aceite, la inversión de marcha, etc.
Tipos principales:
Válvula de control de presión: Se utiliza para limitar la presión máxima en el sistema hidráulico y protegerlo de presiones excesivas.
Válvula de control de flujo: Se utiliza para ajustar el flujo de aceite y controlar la velocidad de movimiento del sistema hidráulico.
Válvula de control direccional: Se utiliza para cambiar la dirección del flujo de aceite hidráulico, controlando así el movimiento de los diferentes componentes.
5. Depósito de aceite hidráulico
Función:
El depósito de aceite hidráulico almacena aceite hidráulico y disipa el calor. El aceite hidráulico en el depósito no solo proporciona un flujo continuo de aceite para la bomba hidráulica, sino que también contribuye a la refrigeración, el filtrado y la precipitación de impurezas.
Función:
Almacena aceite y mantiene la cantidad de aceite hidráulico.
Proporciona disipación de calor y descarga de gases del aceite.
Mantiene el aceite limpio y filtra las impurezas del sistema.
6. Tuberías y juntas hidráulicas
Función:
Las tuberías hidráulicas son canales que conectan los componentes hidráulicos para transportar el aceite hidráulico. Las juntas son piezas de conexión entre diversos componentes para garantizar el sellado y la seguridad del flujo de aceite en el sistema hidráulico.
Función:
Transmiten el aceite hidráulico desde la bomba hidráulica a diversos actuadores, como cilindros hidráulicos, motores hidráulicos, etc.
Garantizan que el flujo de aceite no se obstruya durante el funcionamiento del sistema y evitan fugas.
7. Filtro hidráulico
Función:
Los filtros hidráulicos se utilizan para filtrar impurezas y contaminantes en el aceite hidráulico, proteger los componentes hidráulicos y garantizar la estabilidad y la larga vida útil del sistema hidráulico.
Tipo:
Filtro grueso: Filtra partículas grandes de impurezas en el aceite.
Filtro fino: Filtra partículas finas para garantizar la limpieza del aceite hidráulico.
8. Enfriador hidráulico
Función:
El enfriador hidráulico se utiliza para reducir la temperatura del aceite hidráulico y evitar que una temperatura excesiva afecte la eficiencia y la seguridad del sistema. El enfriador hidráulico generalmente consta de un radiador y un ventilador, y el radiador se enfría mediante intercambio de calor con el aire ambiente.
9. Manómetro y caudalímetro
Función:
Manómetro: Se utiliza para monitorear la presión del sistema hidráulico, garantizar que el sistema funcione dentro del rango normal y prevenir daños causados por presión excesiva.
Caudalímetro: Se utiliza para monitorear el flujo de aceite hidráulico y garantizar que cumpla con los requisitos de diseño.
Proceso de funcionamiento del sistema hidráulico:
La bomba hidráulica convierte la energía mecánica en energía hidráulica y bombea aceite hidráulico al sistema hidráulico.
El aceite hidráulico ajusta la dirección del flujo a través de la válvula hidráulica y entra en el cilindro hidráulico o motor hidráulico para realizar la acción del aire acondicionado.
Tuador.
Una vez que el actuador completa la acción correspondiente, el aceite hidráulico regresa al tanque.
El tanque almacena el aceite hidráulico, que se purifica mediante un filtro, y el sistema de control de temperatura del aceite garantiza una temperatura adecuada.
Gracias a la acción coordinada de estos componentes, la plataforma de perforación de pozos de agua puede lograr operaciones de perforación eficientes y garantizar el buen desarrollo de la operación. El diseño y el mantenimiento del sistema hidráulico son cruciales para el funcionamiento estable de la plataforma. La inspección y el mantenimiento regulares del sistema hidráulico pueden ayudar a mejorar la vida útil y la eficiencia operativa del equipo.
